一、安全栅的核心作用

1. 能量限制

   • 核心功能：将危险区域（如存在爆炸性气体的现场）与非危险区域（如控制室）之间的电路能量限制在安全范围内，确保即使发生短路或故障，也不会产生足以点燃爆炸性气体的火花或高温。
   • 保护对象：连接危险区域的传感器、变送器等现场设备，以及控制室的仪表、PLC 等设备。

2. 信号隔离与传输

   • 允许信号（如 4-20mA 电流、数字信号）在危险区域与非危险区域之间双向传输，同时切断两端电路的电气直接连接，避免高电压 / 电流窜入危险区域。

3. 防爆认证支撑

   • 安全栅是本质安全系统（Ex i）的核心组件，其设计需符合防爆标准（如 GB 3836.4、IEC 60079-11），确保整个系统通过防爆认证。

二、安全栅的工作原理

安全栅通过以下机制实现能量限制：

1. 齐纳式安全栅（Zener Barrier）

• 原理：
  • 齐纳二极管：当电压超过设定值时，二极管击穿，将过电压导入大地，限制危险区域电压。
  • 限流电阻：串联在电路中，限制故障电流，确保能量低于气体引燃阈值。
• 典型结构：

  plaintext

  非危险区电源 → 限流电阻 → 齐纳二极管 → 危险区设备


• 特点：
  • 成本低、体积小，但需可靠接地，否则失效。
  • 适用于低电压、低功率电路（如热电偶、压力变送器）。

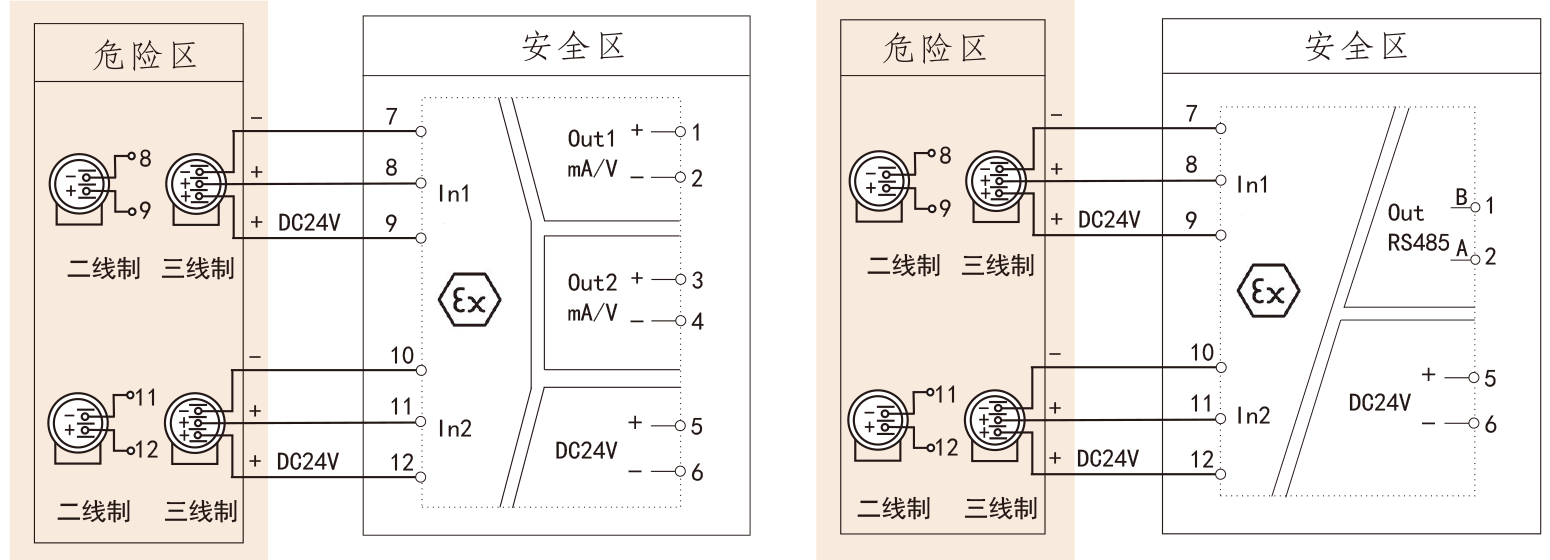

2. 隔离式安全栅（Galvanic Isolation Barrier）

• 原理：
  • 电气隔离：通过变压器或光耦隔离危险区与非危险区的电路，切断直接电气连接。
  • 能量限制：内置限压、限流电路，限制输出到危险区的能量。
• 典型结构：

  plaintext

  非危险区电源 → 隔离变压器 → 限压/限流电路 → 危险区设备


• 特点：
  • 无需接地，安全性更高，适用于复杂系统。
  • 支持多种信号类型（如数字信号、高频信号）。

三、关键参数与分类

1. 主要参数

• Um：最大允许输入电压（非危险区侧）。
• Uo：安全栅输出到危险区的最高电压。
• Io：安全栅输出到危险区的最大电流。
• Po：安全栅输出到危险区的最大功率（Po = Uo × Io）。
• 防爆等级：如 Ex ia IIC T4 Ga，表示适用于 IIC 类气体、温度组别 T4 的极高风险环境。

2. 分类

四、应用注意事项

1. 选型匹配

   • 根据危险区域的气体组别（如 IIB、IIC）、温度组别（如 T3、T4）选择对应等级的安全栅。
   • 确保安全栅的 Um、Uo、Io 与现场设备参数匹配。

2. 安装要求

   • 齐纳式安全栅需可靠接地，接地电阻≤1Ω。
   • 隔离式安全栅需避免强电磁干扰，安装位置远离高功率设备。

3. 系统认证

   • 安全栅需与现场设备、电缆共同通过防爆认证，形成完整的本质安全系统。

4. 维护与测试

   • 定期检查安全栅的外观、接线和接地状态。
   • 使用专用测试设备验证其限压、限流功能是否正常。

五、示例说明

在一个化工厂的储罐区（爆炸性气体为氢气，IIC 类，引燃温度 200℃），需安装压力变送器（本质安全型）。此时应选择：

• 安全栅类型：隔离式（适应复杂环境）。
• 防爆等级：Ex ia IIC T4（IIC 类气体，温度组别 T4≤135℃，覆盖氢气引燃温度）。
• 参数匹配：确保 Uo ≤ 28V，Io ≤ 110mA（假设变送器最大工作电流为 20mA）。

总结

安全栅通过限制能量和电气隔离，确保本质安全型系统在爆炸性环境中的安全性。选型时需结合气体组别、温度组别及设备参数，安装时注意接地或抗干扰要求，最终形成完整的防爆回路。
